Representar Tubos que se cruzam

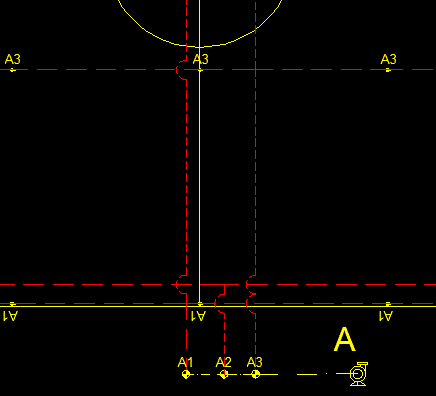

Observe o desenho abaixo:



Repare que:
1) A Linha Lateral que parte da válvula A1 toca o tubo onde estão os aspersores A1 e "pula" o tubo seguinte (onde estão os aspersores A2) e depois "pula" novamente o tubo onde estão os aspersores A3.
2) A Linha lateral que parte da válvula A3 toca no tubo onde estão os aspersores A3 e "pula" o tubo onde estão os aspersores A1.

Esta representação gráfica pode ser utilizada a clicando na aba Tubos em seguida no botão Pulo ou o botão Cruz, na tela do HydroLANDSCAPE.

1) Pulo - O botão pulo pede que você clique em dois tubos que se cruzam e desenha o arco representando a passagem de dois tubos que não se conectam;

2) Cruz - O botão cruz pede que você selecione dois tubos que se cruzam e quebra as linhas para que o programa possa interpretar como dois tubos que se conectam;
